泵站綜合自動化系統
【概要描述】泵站自動化實現對水位、壓力、泵組工作狀態、出站流量、出站壓力等的遠程監測；支持泵啟動設備手動控制、自動控制、遠程控制泵組的啟停。該系統具備遠程監控，無人值守，在線監測、故障診斷與分析，監控軟件支持跨平臺運行等特點。泵站自動化系統采用面向?qū)ο蟮目梢暬M態技術，實現全站設備的數據采集、集中監測、自動控制、保護、信息交互、故障診斷和信息化管理等功能。系統適用于大、中型灌溉、排水泵站及工業、城鎮供水泵站的保護和自動化監控及現代化管理。泵站自動化系統采用泵站站控層和現地控制層的分層分布式結構。泵站站控層包括計算機監控系統和通信系統，現地控制層主要包括泵組控制單元、閘門控制單元、公用控制單元、變電站控制單元等設備。
- 分類：智慧水利
- 作者：
- 來源：
- 發布時間：2021-07-02
- 訪問量：0
泵站自動化實現對水位、壓力、泵組工作狀態、出站流量、出站壓力等的遠程監測；支持泵啟動設備手動控制、自動控制、遠程控制泵組的啟停。
該系統具備遠程監控，無人值守，在線監測、故障診斷與分析，監控軟件支持跨平臺運行等特點。泵站自動化系統采用面向?qū)ο蟮目梢暬M態技術，實現全站設備的數據采集、集中監測、自動控制、保護、信息交互、故障診斷和信息化管理等功能。系統適用于大、中型灌溉、排水泵站及工業、城鎮供水泵站的保護和自動化監控及現代化管理。
泵站自動化系統采用泵站站控層和現地控制層的分層分布式結構。泵站站控層包括計算機監控系統和通信系統，現地控制層主要包括泵組控制單元、閘門控制單元、公用控制單元、變電站控制單元等設備。
系統按照泵站的“無人值班、少人值守”要求進行系統整體設計，能滿足泵站的安全可靠、增效節能、使用方便的要求，實現泵站的數字化、自動化、信息化和智能化管理。
? 系統功能
泵站自動化控制系統主要體現在以下功能:數據采集與處理、運行監視和報警、控制與調節、數據通訊等。
★ 數據采集與處理：對內外河水位、水泵、閘門開啟高度、變配電的高、低壓電器系統等參數進行周期采集，最后經處理后形成實時數據并存入實時數據庫。
★ 運行監視和事故報警：對各主設備的運行狀態和運行參數進行實時顯示，并對某些參數以可預先設定其限制范圍，當它們越限屏幕上將會即時顯示出來，同時記錄故障及其發生時間，并用語音報警。
★ 控制與調節：
1）泵組順序控制，泵組的開、停機操作允許開環單步運行和閉環自動運行，當操作受阻時及時提示受阻部位及受阻原因。
2）閘門順序控制，閘門啟、閉操作允許開環單步運行和按給定開度自動完成開閘、關閘操作，當操作受阻時及時提示受阻部位及受阻原因。
3）公用設備手動、自動控制。
4）電器設備開關合/分操作。
5）各種輔助設備的操作。
6）各種整定值和限值的設定。
★ 數據通訊：
1）中控與子系統之間的通訊。
2）中控與上級部門的通信。
3）將泵、閘的有關數據，信息送往上級部門，接收上級部門下發的各種命令。
? 系統特點
★ 自動化程度高：采用泵組一鍵開停機、可視化操作流程、設備遠程監控技術，操作簡單，自動化程度高。
★ 性能完備，技術成熟：系統采用高可靠性、高性能、技術成熟的工業級產品部件，滿足泵站工業環境的設備運行條件。
★ 集成度高：實現泵站計算機監控系統與微機繼電保護系統、勵磁裝置、直流電源系統、電動閥門系統、變壓器系統、溫度巡檢系統、電磁流量系統、軟啟系統、水位測量系統及其他現地控制單元之間的數據通信。
★ 先進性好：系統配置和設備選型符合計算機發展迅速的特點，充分利用計算機領域的先進技術，系統達到當前的國內先進水平。
★ 開放性好，結構完善：系統為全分布、全開放系統，既便于功能和硬件的擴充，又能充分保護應用資源和投資，分布式數據庫及軟件模塊化、結構化設計，使系統能適應功能的增加和規模的擴充，并能自診斷。

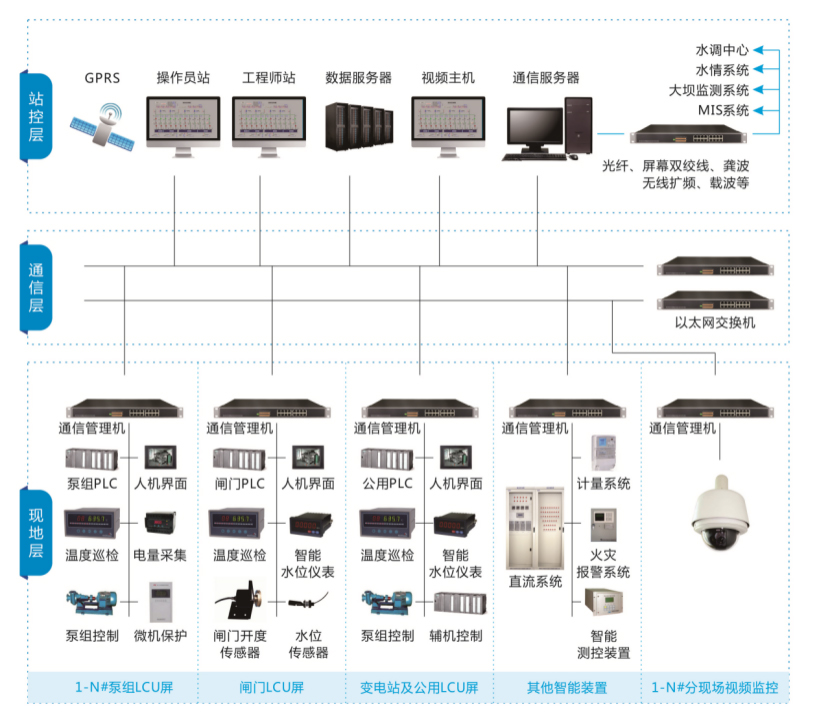

? 系統架構
